高エネルギー分解能三軸型分光器
C1-1 HER
High Energy Resolution Triple-Axis Spectrometer

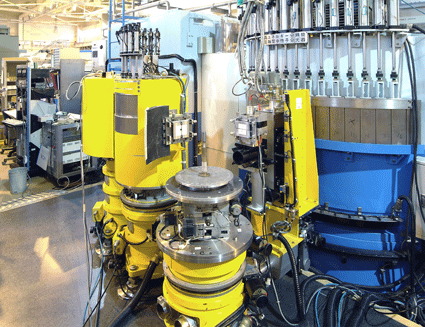

HERは実験利用棟C1冷中性子導管の第1ビーム孔C1-1に設置された3軸型中性子分光器で、冷中性子導管から得られる長波長ビームを用いて、非弾性散乱を高いエネルギー分解能で効率良く実施する。分光器本体は、試料・アナライザー・検出器の3テーブルに分かれ、その駆動には空気浮上方式を採用している。エネルギー分解能0.5meV−0.02meV、エネルギートランスファー0.1meV−9meVが主な性能である。装置制御は、Linux上のFILMAN-Jで行う。
モノクロ部 | PG002垂直集光型、120 mm(H) x 70 mm(V) | |
---|---|---|
45 ° < 2 θM < 130 ° | ||
(PG: 2.2meV < Ei <12meV) | ||
コリメ−タ | 第1 | |
第2 | 10',20',Open | |
第3 | 20',40',80', 3 Radial Colls for HFA | |
第4 | 20',40',80', | |
フィルター部 | CTI冷却型Beフィルター | 2種のフィルターを入射エネルギーによって切り替え |
回転型PG散乱フィルター | ||
サンプル | 耐加重ゴニオメーター | |
-30 °< 2 θS < 130 ° | ||
アナライザー部 |
PG002垂直集光型 |
|
PG002水平集光型 | ||
-10 °< 2 θA < 115 ° | ||
検出器 |
縦型3Heガス検出器(直径 2 inch、有効長100mm) |
|
ビ−ムサイズ | 25mm(H)x40mm(V) | |
制御ソフト | FILMAN-J(PC, Linux版) (FILMANからTEMCONを制御して温度制御) telnetにて外部より制御可 |
C1-1分光器マニュアル(未)
3軸分光器における冷凍機実験ガイド
大阪大学理学系研究科宇宙地球科学専攻
河原崎研究室提供
C1-1分光器でのアクセサリー使用について
実験用アクセサリーの申し込みは、こちらのページへ
IRT装置責任者:
東大物性研・阿曽尚文
