セット可能試料数：10
クオーツセル：（厚み）1 mm - 4 mm 入射口径： 最大16 mm 温度範囲：10 ℃ - 80 ℃ (NESLAB使用) |

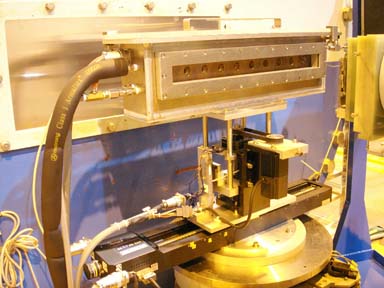

サンプルチェンジャー
|
セット可能試料数：10
クオーツセル：（厚み）1 mm - 4 mm 入射口径： 最大16 mm 温度範囲：10 ℃ - 80 ℃ (NESLAB使用) |
サンプルチェンジャーについて
new! 上下位置調整用のリフターを導入しました。これにより、ビーム位置に対する調整をすべてリモートで行えるようになりました。
従来のサンプルチェンジャー（30連装型）は使用できません。旧サンプルチェンジャーに依存したセルスタンドを持ち込まれていた方は、それらの更新をお願いします。
下図が標準的に使用されるUVセルとセルホルダーおよび太鼓型セル（石英窓付）です。セルホルダーと太鼓型セルは自由にお使い頂けます。UVセルは下記図面を参照の上、各自でご用意下さい。
 |
 |
| 図面(pdf)のダウンロード |
| 新サンプルチェンジャー |
| UVセル形状 (new!!) |
| UVセル用アジャスター |
| 太鼓型セル |
| リフター (new!!) |
温度調節について
注意1：15℃以下では結露防止のため、150℃以上では熱の拡散防止のため、真空ポンプでサンプルチェンジャー内の空気を粗挽きし続ける必要があります。この場合耐圧の問題がありますので、サンプルチェンジャーの窓をクオーツ板からアルミ板に付け替えます。使用したい場合は装置管理者までお知らせ下さい。
注意2：100℃以下であればNESLABで強制冷却可能ですが、循環水の沸騰やクオーツ窓の損傷を防ぐため、100℃までは放冷するようにしてください。
参考：室温から200℃まで上昇、200℃から100℃まで放冷するのにそれぞれ約2時間かかります。
