ギャラリー

液体ヘリウム容器のカットモデル

液体ヘリウム容器(Messer Grisshaim社製)のカットモデルです。多重の スーパーインシューレーションにより断熱されていることがわかります。 また、熱流入を防ぐ為にネックの部分はFRPでできており、衝撃に弱い事が わかります。
※写真をクリックすると写真が大きくなります。



断面写真 ネック部拡大写真 1 ネック部拡大写真 2
容器内部"へそ"の写真 1 容器内部"へそ"の写真 2 スーパーインシューレーションの拡大写真
溶接線(手溶接) シールオフバルブ部 シールオフバルブ部 2

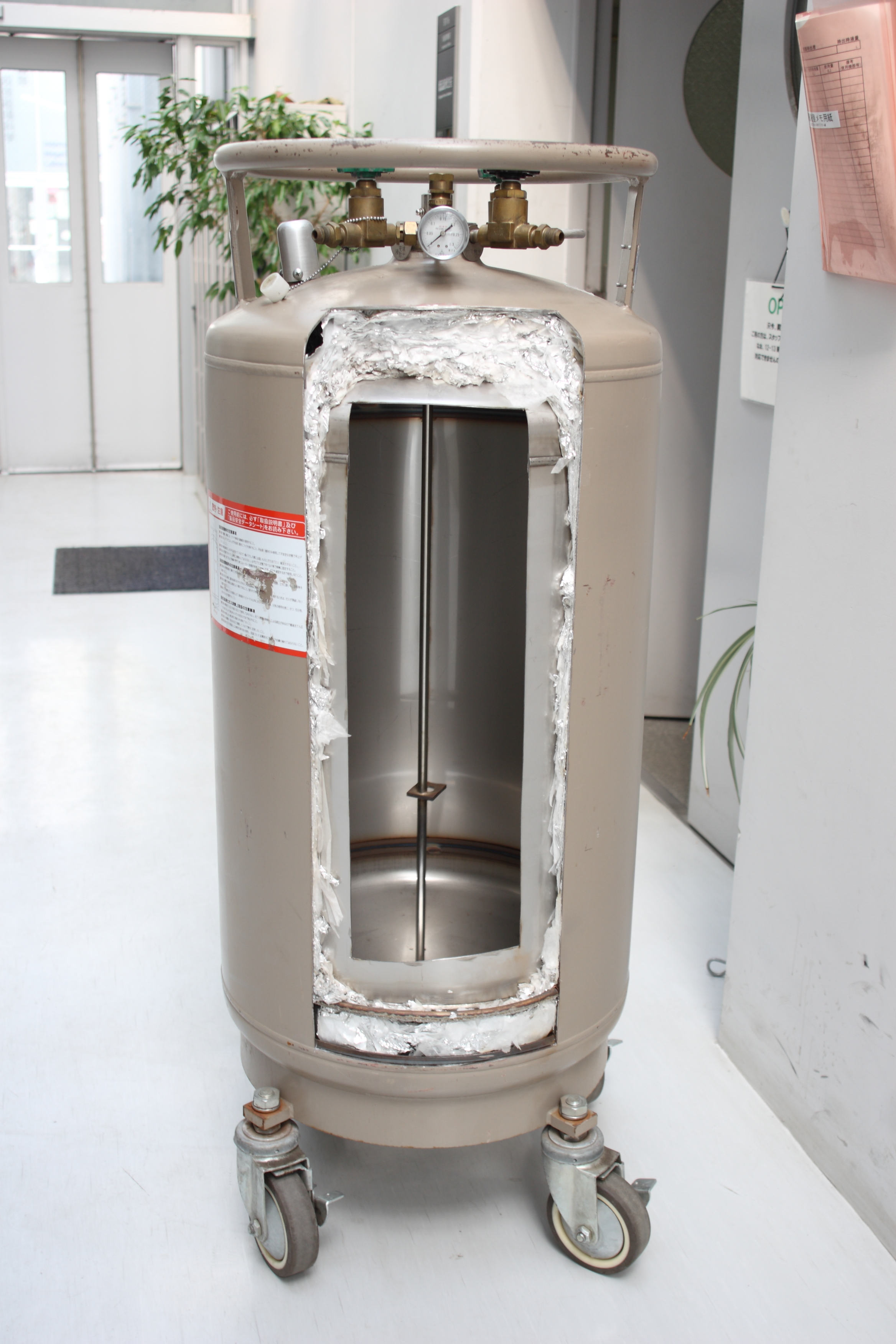

液体窒素容器のカットモデル



液体窒素容器のカットモデルです。多重の スーパーインシューレーションにより断熱されていますが、ヘリウム容器に比べると層が少ないことがわかります。 また、容器下部には蒸発器の役割をする配管が見えており、自加圧タイプの容器の構造をよく理解することができます。
※写真をクリックすると写真が大きくなります。



断面写真 容器内部 へその写真 スーパーインシューレーションの拡大写真

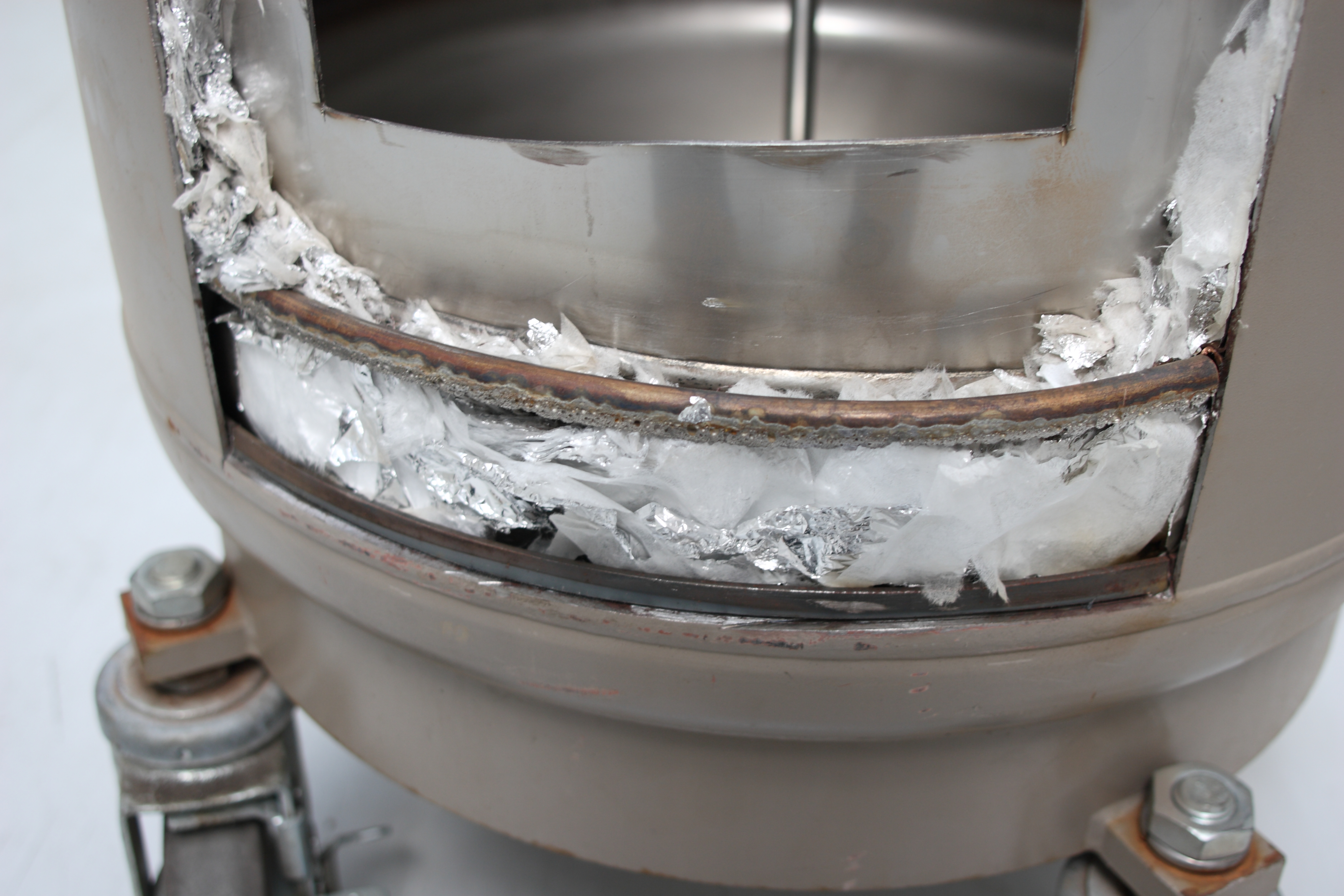

溶接線(自動溶接) 蒸発器の配管部
