高分解能中性子散乱装置
T1-1 HQR
High Q-Resolution Triple-Axis Spectrometer
実験記録はここに記入してください。
サンプルテーブル前にoptical bench を設置したので、試料テーブルを前後させたときには、ナロワーなどの調整を行なうこと。
実験記録はここに記入してください。
分光器HQR、TT11用CTI、T11用真空ポンプ、ソフトウエアの不具合とその対策
はnsl-t11@issp.u-tokyo.ac.jpまでメールしてください。件名にはその題目を
記入してください （e.g. A2モーターの不調）
T1-1ログブック(1992-2006)
T1-1ログブック(2006-2008)
filmanマニュアル

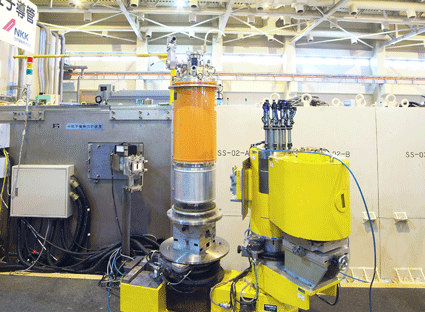

本装置は、改造三号炉実験利用棟内の熱中性子ガイド管Ｔ１の第一ビーム孔に設置された三軸型中性子散乱装置で、熱中性子ガイド管から得られる高性能中性子ビームと低バックグラウンドを利用して、主として中性子の高分解能弾性散乱を目標としている。装置は三軸型なので、非弾性散乱実験も勿論可能である。また、下流のビームポートに悪影響を及ぼさないため、モノクロメータはPGで入射波長は2.45Aに固定されている。
| モノクロ部 | モノクロメ−タ− ベントPG（松下製）、???mm(H)x???mm(V) | |
|---|---|---|
| フィルタ− PG filter | ||
| 分光器部 | 二軸，三軸モ−ド | |
| 角度レンジ | -90゜ ＜ ２θs ＜ 150゜ -5゜ ＜ ２θA ＜ 90゜ |
|
| 角度制御 | θs, 2θs <0.005° | |
| コリメ−タ | 第１ | |
| 第２〜４ | 10',20',40',80' | |
| アナライザー部 | ベントPG（松下製） | |
| ビ−ムサイズ | 20mm(H)x40mm(V) | |
| 制御ソフト | FILMAN-J(PC, unix版)(FILMANからTEMCONを制御して温度制御) telnetにて外部より制御可 | |
T1-1分光器マニュアル(未）
新しいリンク
３軸分光器における冷凍機実験ガイド
大阪大学理学系研究科宇宙地球科学専攻
河原崎研究室提供
T1-1集光ミラー取説
ビーム強度断面図
ミラー利得
T1-1成果報告書
Publication List
国際会議の発表
国内の学会
ISSP-NSLのActivity Report
T1-1ビームタイム予定表のページへ（未）
T1-1実験希望アンケートのページへ（未）
T1-1分光器でのアクセサリー使用について
室温から1000Kまでの高温炉が設置されています。サンプルテーブルとアナライザーシールドが接近しているため、縦磁場マグネットは傾けられませんが設置できます。横磁場マグネットは載せられません。
実験経過報告書の提出は、こちらから（未）
