挿入光源の影響と補正
円偏光アンジュレーターの磁場
計算においては指数関数的な磁場分布を仮定している。本当に磁極が存在する場合、指数関数的であるのは尤もらしいが、実際のアップルツー型円偏光アンジュレーターにおいては水平方向には磁極が存在しない。従って、水平方向の磁場分布はもっと緩やかであり、この分布で計算したダイナミックアパーチャーよりも、大きなアパーチャーが確保できるであろう。

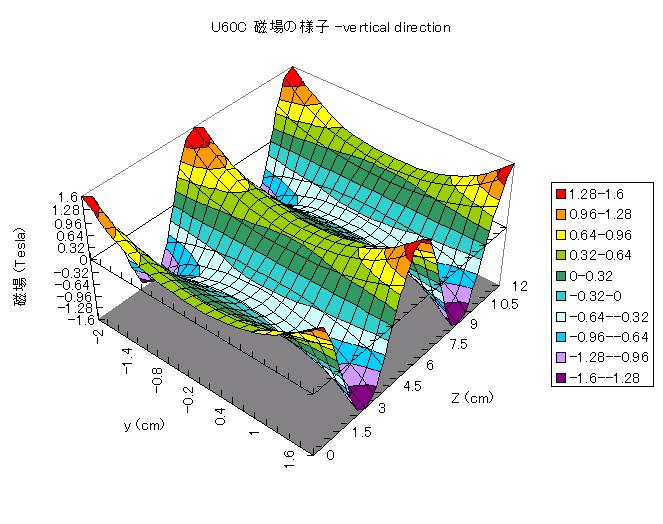

計算において仮定している磁場分布は、

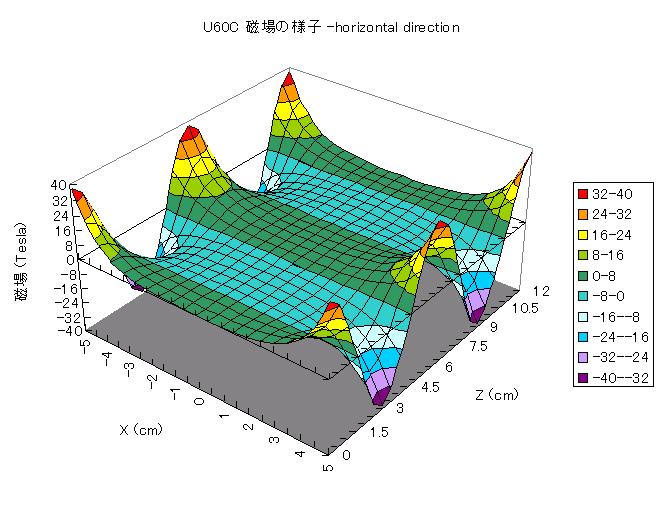

軸上磁場は 0.4 T であるが、は指数関数であるため、5cm 離れただけで、40 Tesla になってしまう。(実際において 5cm は磁極の中に埋まってしまう距離であるが。)
軸付近においては、以下のようになる。
いっそのこと、ビームサイズで規格化して書けば、として、

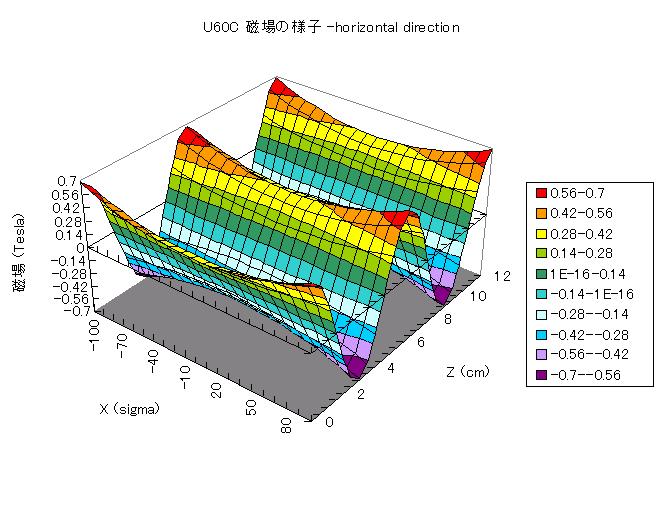

0.7nmrad mode の場合、1シグマは 0.1061mm であり、

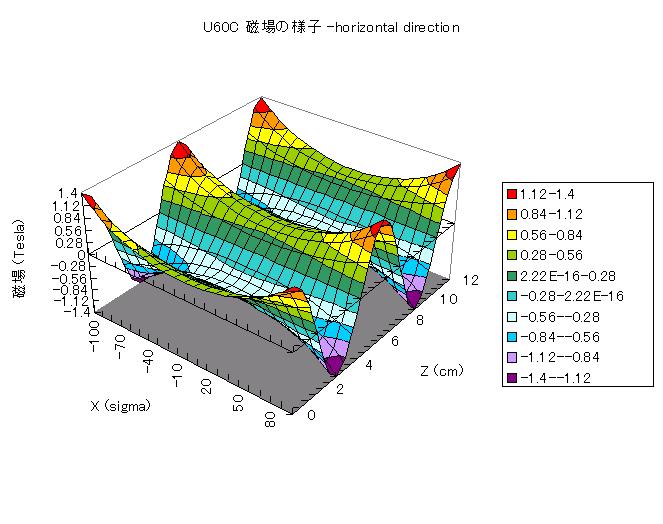

となる。また、2.2nmrad mode の場合、1シグマは 0.1817mm であり、
