U60N Beamsize

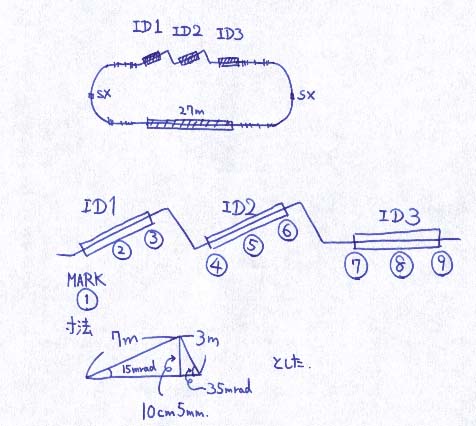

同じ長直線部に５ｍ級の短い挿入光源を数台入れる場合、ある挿入光源のギャップを変えたときに、別の挿入光源内でのビームサイズが変わってしまうという現象が生じる。他施設と異なり直線部を透明にしているために、偏向磁石や対面の挿入光源、弧部の挿入光源には一切影響がでないが、同じ長直線部内に数台ある場合はどうしても影響が生じてしまう。その大きさの見積もりとして、下の図のように３カ所の挿入光源部分を考え、うち１カ所にＵ６０Ｎを入れたとき、他の２カ所ではβ関数の値がどう変化するか、調べた。
であり（広がりは
であるが、光の方が断然大きいので、こちらは気にしなくて良い）、光のビームサイズは、
である。なお、以下の表から１割程度は電子のビームサイズが変わってしまうことが読みとれるが、低エネルギーでは回折限界にあるため、電子の輝度と光の輝度はコンパラ（値として同じ感じ）であり、電子のサイズが変わってもほとんど影響が出ない。なお、うねうねにしようとしまいと、同時に利用しようとしまいと、長直線部に数台の挿入光源を入れて使用する限り、これは変わらない。
Low Emittance Mode 1.0GeV
Dynamic Apertures
High Emittance Mode 1.6GeV
Dynamic Apertures
Updated on Wednesday,28,July,1999
