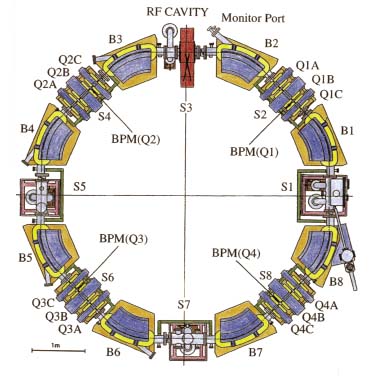

ラティス全景（２０周年絵はがきより）

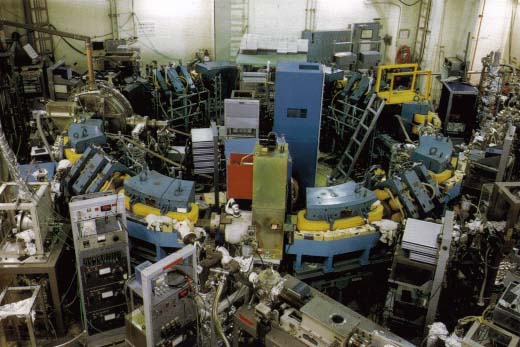

本物の写真（２０周年絵はがきより）

ＳＡＤのLattice File

1/4セルのOPTICS（片山先生大学院講義資料より）

１周のＯＰＴＩＣＳ（片山先生大学院講義資料より）

各部の写真(偏向磁石、４極＊３、キャビティ、1/4周、トランスポートの１部分)

ＳＡＤのラティスファイル

!**************************
!
!        SOR-RING
!
!**************************
 MOMENTUM=0.38 GEV;
 MARK   IMARK = ()
        RMARK = ()
        NMARK = ()
        MMARK = ()
 ;
 MONI   BPM=()
 ;
 CAVI   CAVI=(VOLT=20000 FREQ=120700000 )
 ;
 BEND   B  =(L = 0.86393796 ANGLE = 45 DEG K1 =-0.321299256 E1 = .0   E2 = .0 ) ;
 DRIFT  L0655   =(L = 0.655  )
        L0325   =(L = 0.325 )
        L013    =(L = 0.13 )
        L0065   =(L = 0.065 )
 ;
 QUAD
        QA  =(L = .1  K1 =  .5992945 )
        QB  =(L = .2  K1 = -1.2248786 )
        QC  =(L = .1  K1 =  .5992945 )
 ;
 LINE
        RING   = ( 4*QUAD )
        QUAD   = (NMARK
                        L0655 B L0325
                        QC L013 QB L013 QA
                        L0325 B L0655
                  NMARK
                 )
 ;

ＳＯＲ−ＲｉｎｇのＯＰＴＩＣＳ
（大学院講義片山武先生「粒子加速器」講義資料より転載）

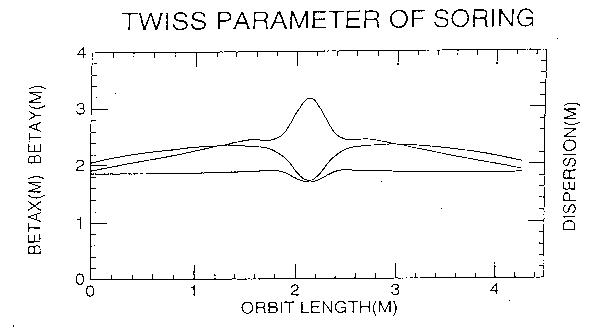

１／４周（１セル）

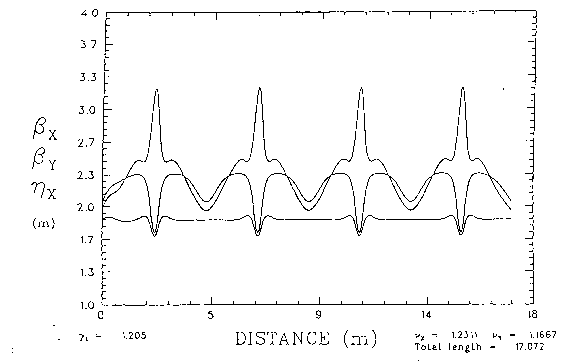

１周（４セル）

各エレメントの写真
（適当に撮った。ピンぼけ多数。）

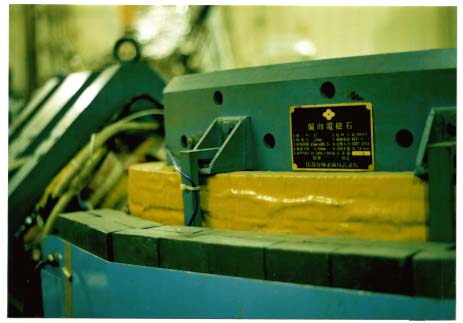

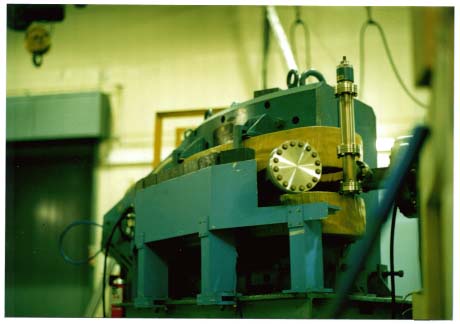

偏向磁石

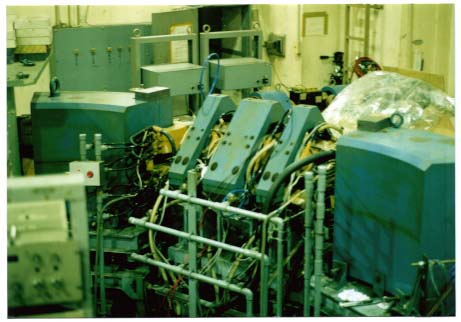

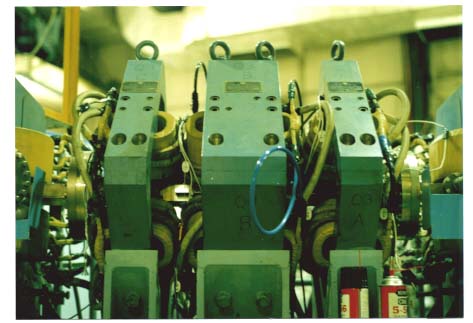

４極磁石

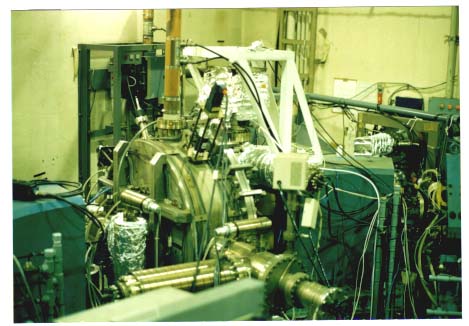

ＲＦ　Ｃａｖｉｔｙ

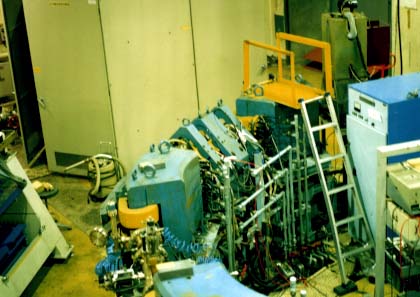

リング１／４周（１セル）

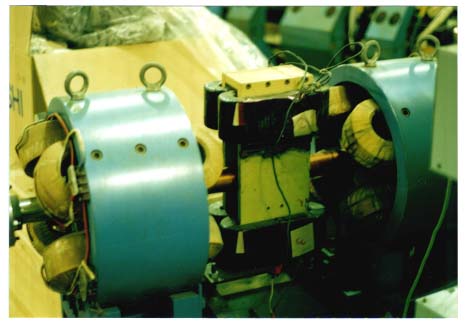

ＩＮＳ-ＥＳ（核研電子シンクロトロン、ＳＯＲの入射器）からの
ビームトランスポートのごく１部分

ＳＯＲ施設加速器部門

First Upload Sunday,13,Dec,1998
