ライナック

前置入射器として、電子ビームを生成・加速して、光源リングの入射器であるシンクロトロンにビームを供給する。

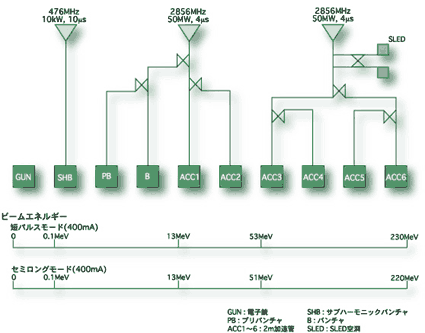

1. 基本構成

入射部	電子銃、サブハーモニックバンチャ、プリバンチャ、バンチャ
クライストロン 及びモデュレータ	50MW×2台、SLED×1台
加速管	2m×6台
電磁石系	四極電磁石、偏向電磁石、補正電磁石、ソレノイド電磁石
真空系	イオンポンプ、ゲートバルブ、真空ダクト、他
モニタ系	電流モニタ、位置モニタ、プロファイルモニタ、 エネルギーアナライザ、エミッタンスモニタ、他
制御系
タイミング系

2. 基本パラメータ

ビームエネルギー	200MeV
RF 周波数	2856MHz
繰り返し周波数	50Hz (Max)
規格化エミッタンス（90％）	50mm mrad
エミッタンス（90％）	130nm rad (@200MeV)
運転モード	短パルス	セミロング
パルス長	1ns(10ps)*	10〜30ns
ピーク電流（最大）	1A	400mA
エネルギー幅（FWHM）	0.5％	0.5％
ジッター	50ps	50ps

* 電子銃で 1ns の電子ビームが生成され、サブハーモニックバンチャ (SHB) を含む入射部で 10ps のシングルパルスにバンチングされる。
