シェアセルの設置

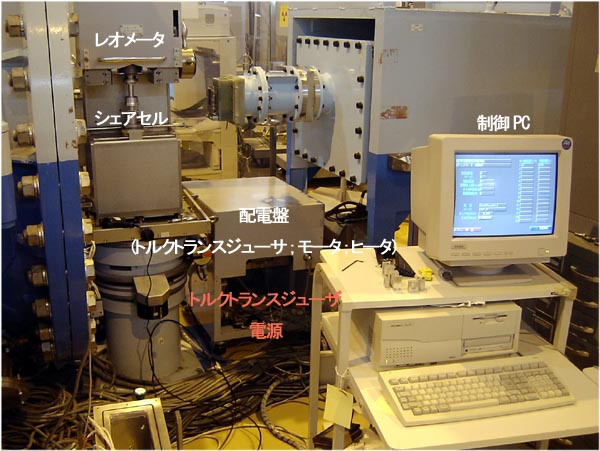

1.写真の配置にセットする | |

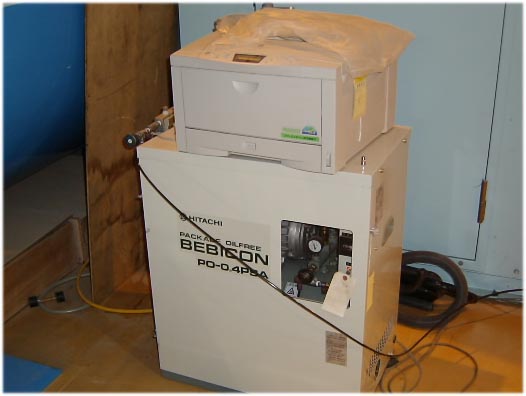

2.エアーコンプレッサーを起動する | |

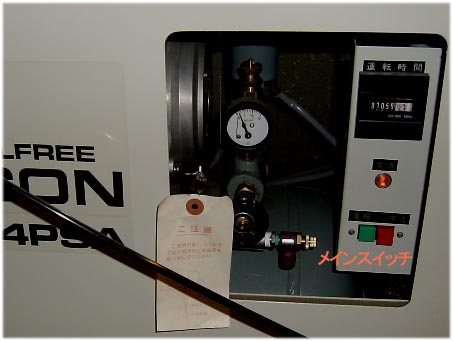

・メインスイッチを入れる | |

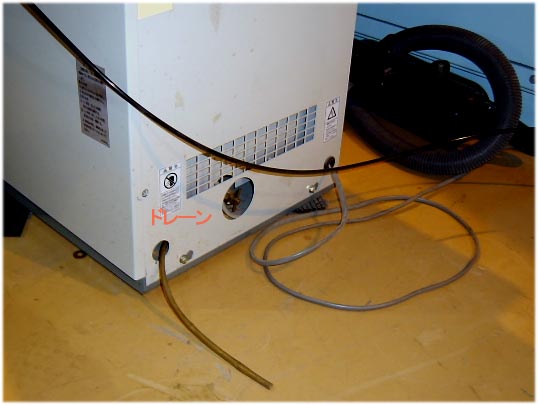

・ドレーンを少し開ける ・バルブを緩め、コンプレッサーから空気を送り出す |
|

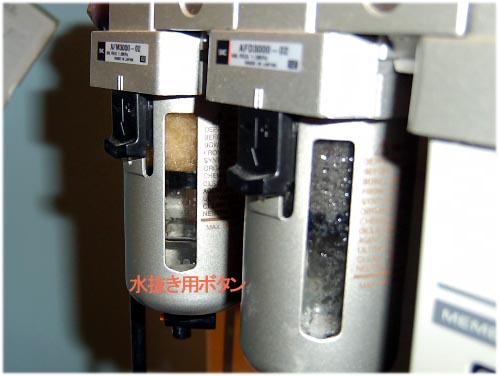

・時々水抜きをする(一日二回程度) | |

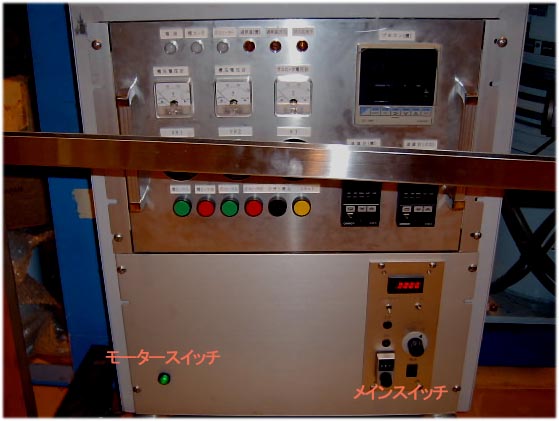

3.配電盤の設定 ・メインスイッチをいれる ・ステーターの位置を決め、トルクトランスジューサーのスイッチをいれる ・モーターのスイッチをいれる |
|

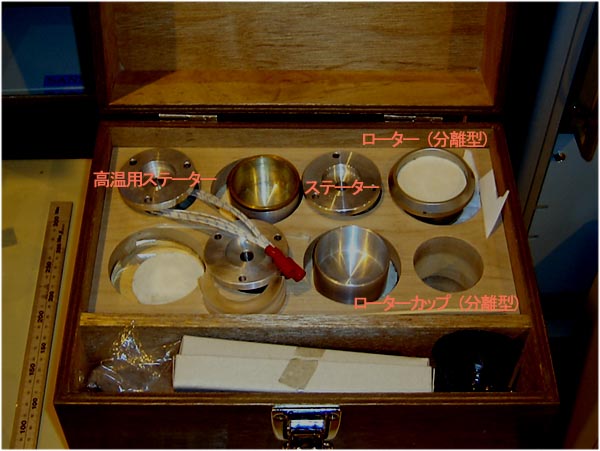

4.必要な道具を選んで取り付ける(準備室) | |

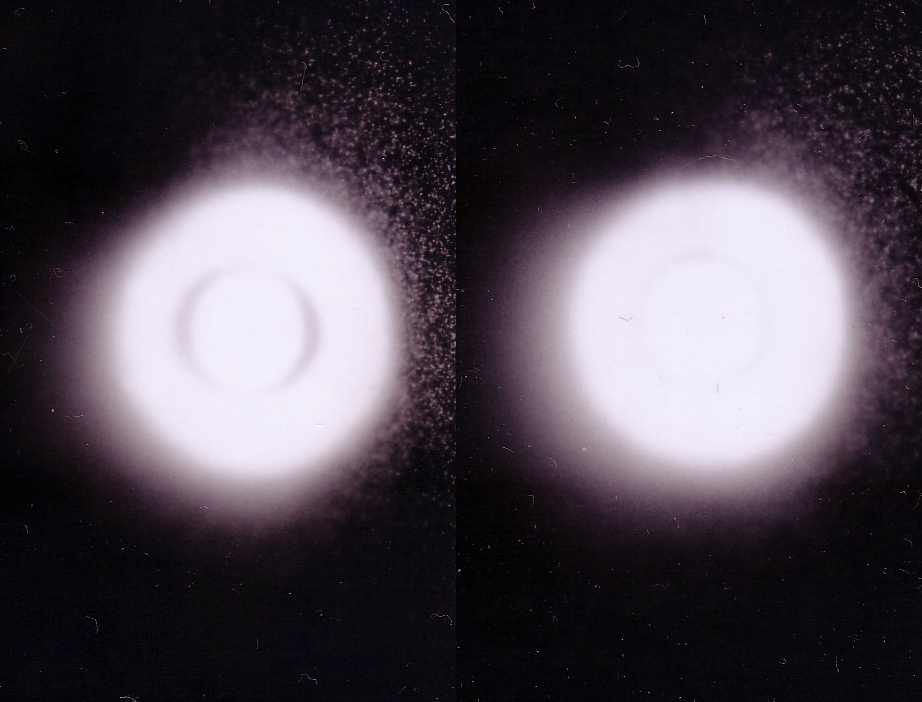

5.心出しをする ステーター内部のビームパスは、直径10mmの空洞になっているため、空洞内部側面にビームが干渉しないようにゴニオ台の角度を調整する 図、左;ビームが内部パス側面に干渉しているため真円でない 右;ビームはステーター内部との干渉が無いため真円である |
|

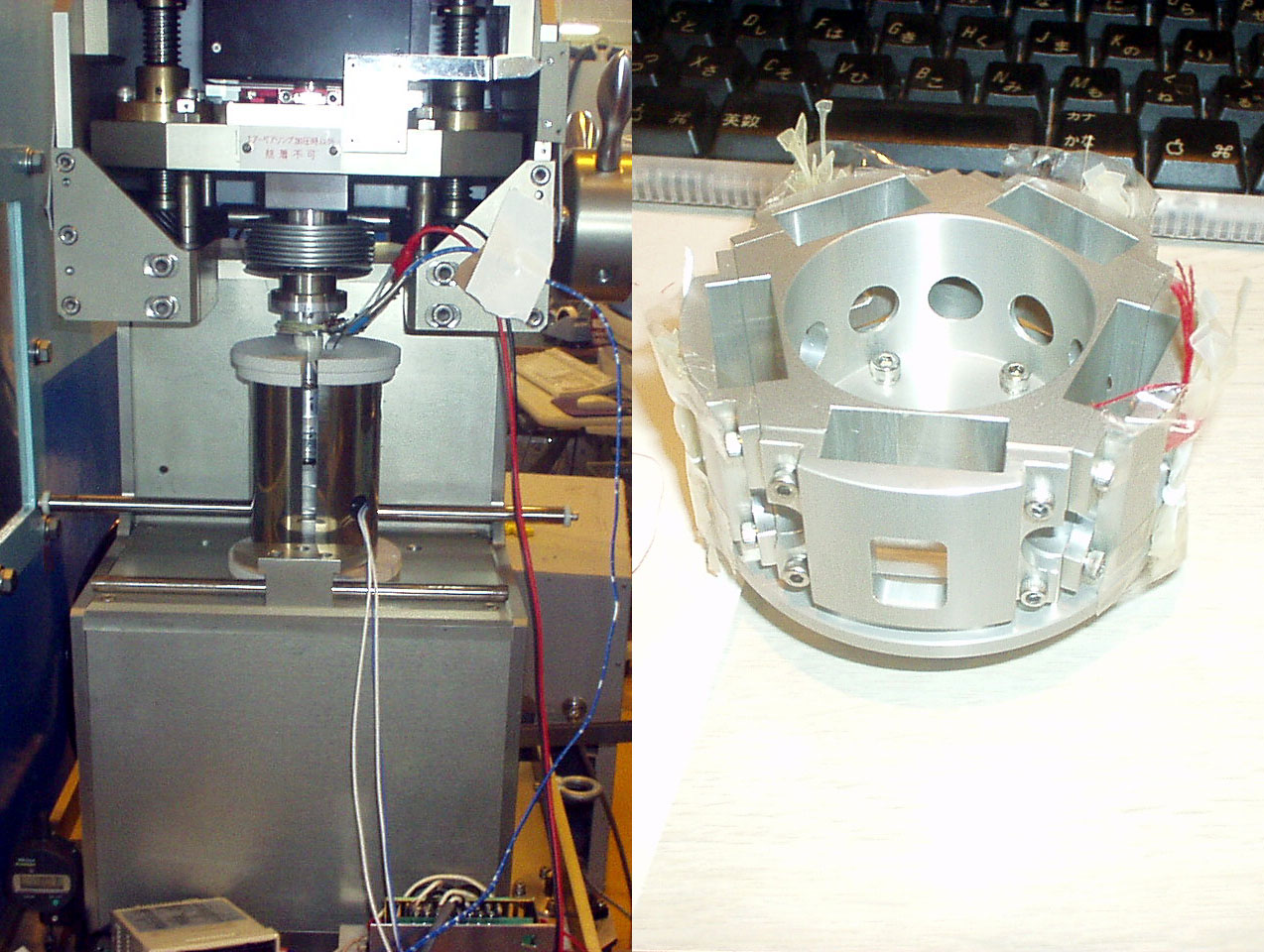

* その他オプション 図、左;ヒーター(実験準備室) 右;シェアセル用サンプルチェンジャー |
