新・第3コリメーターの変え方
変更方法

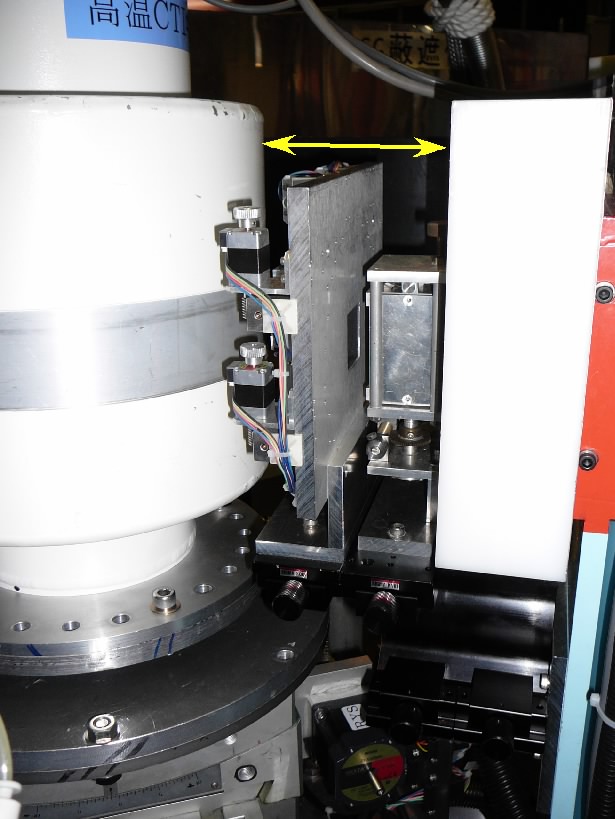

- ビーム強度を増やすため、以前よりもサンプルと第3コリメータまでの距離を短くしています。その為、このままでは第3コリメーターを交換できません。

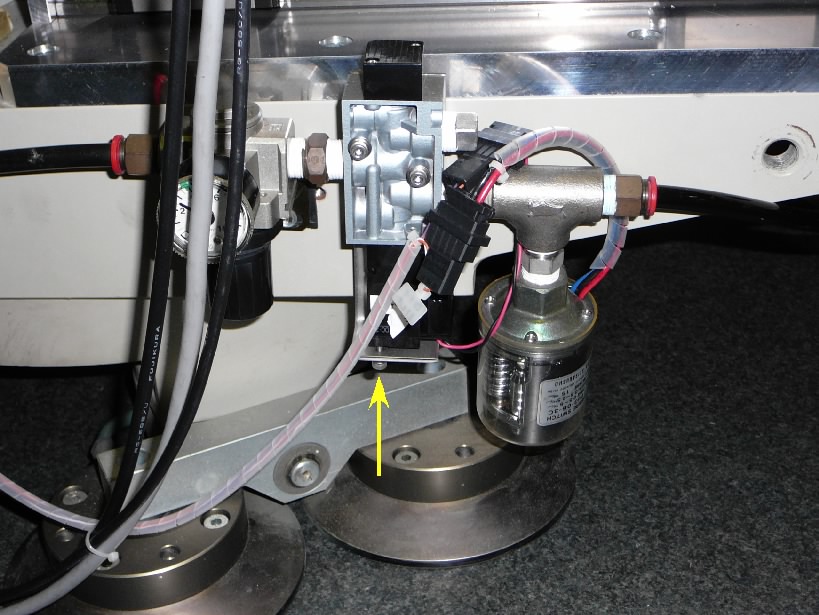

- カウンター下のエアパッド近くにある、エアパッドマニュアル制御ネジ(図の矢印)を右に回し、エアーをマニュアルで出します。

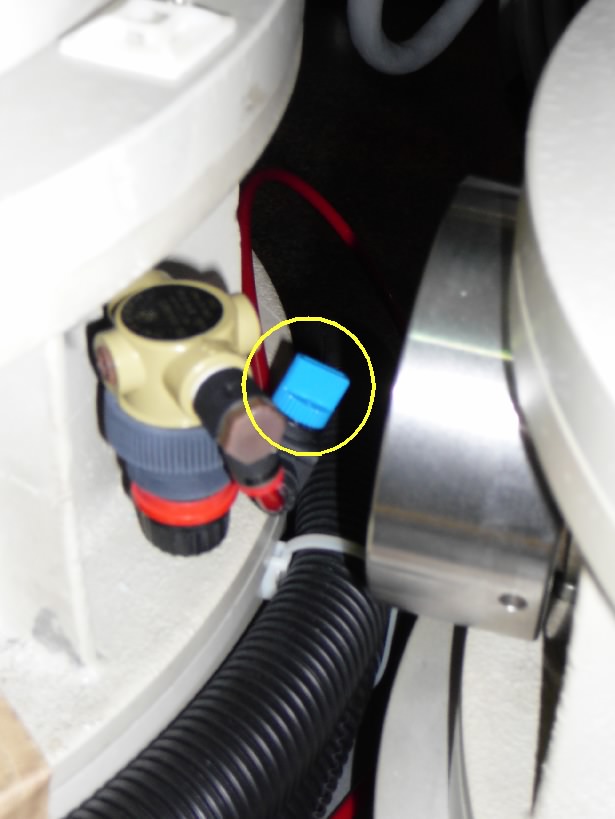

- アナライザーとカウンターの間にあるアナライザーテーブル固定エアーのバルブをチューブに垂直な方向に回して、アナライザーテーブル固定エアーを止めます。

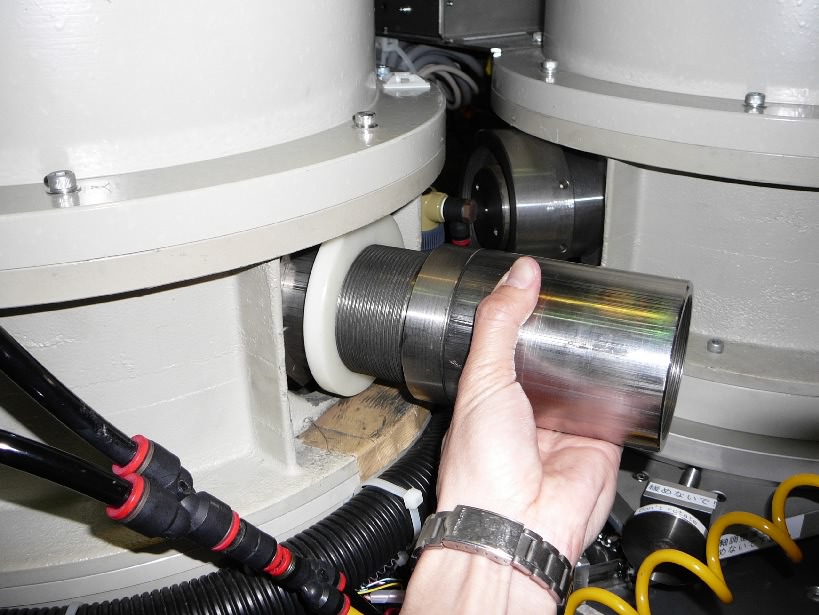

- 延長用ロッドを取り付け、アナライザーテーブルを後ろに下げ、第3コリメーターを交換します。
- 交換したらアナライザーテーブルをサンプルに近づけ、延長用ロッドを外します。アナライザーテーブル固定エアーを出し、エアパッドのエアーをネジを左に回して落す事を忘れないで下さい。
Edited by M.Matsuura; Updated 2007-4-3;
