ヘルムホルツコイルの取り付け

1 2 3

手順

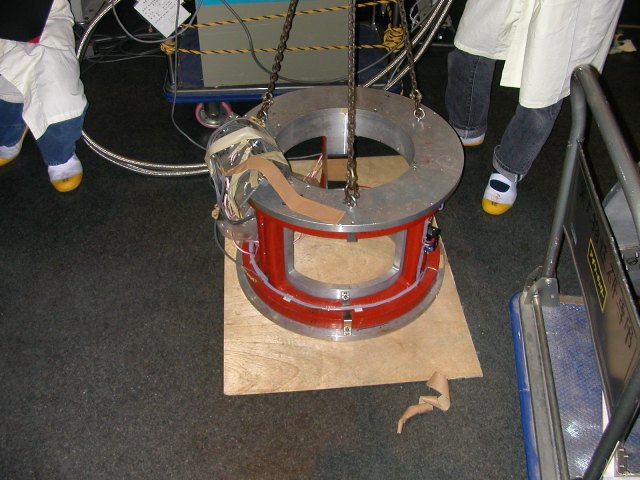

1. ３階からヘルムホルツコイルをクレーンで降ろします。
2. 支柱、コイル電源はエレベーターで運べます。

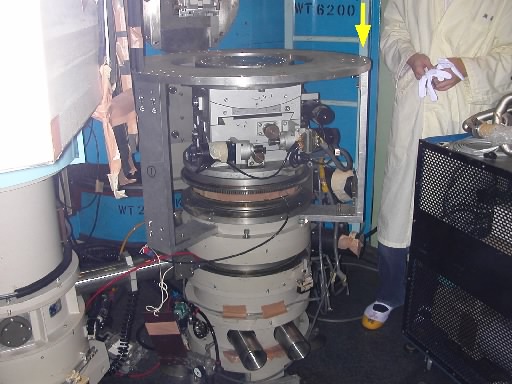

3. 支柱をサンプルステージに取り付けます。２本の足がある状態で 片方の足をDirect Beamに合わせ、サンプルステージのエプロンに載せます。
4. ３本目の足をネジで取り付けます。

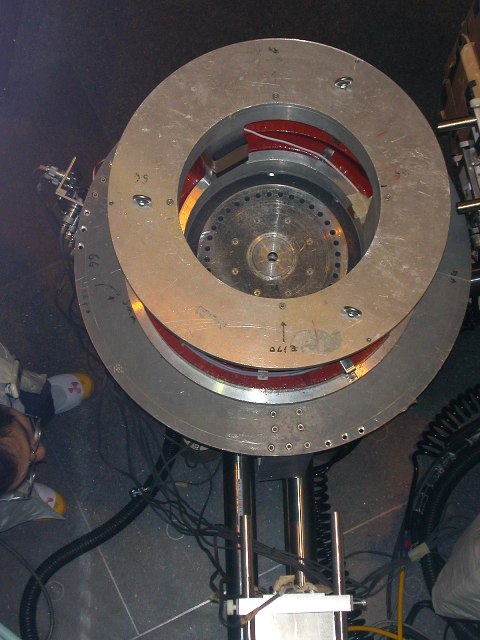

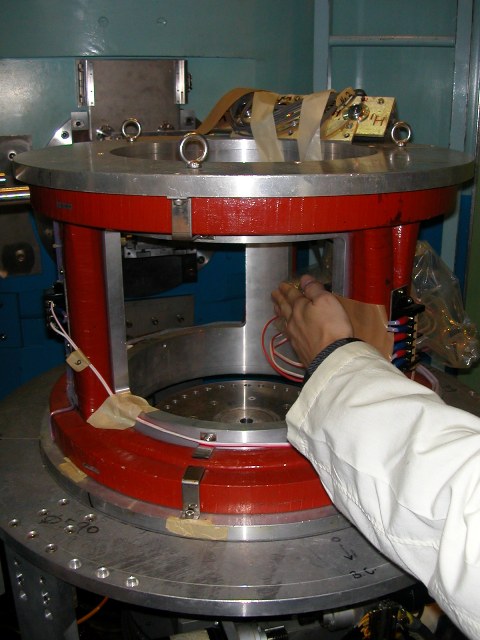

5. 支柱の上にヘルムホルツコイルをクレーンで載せます。

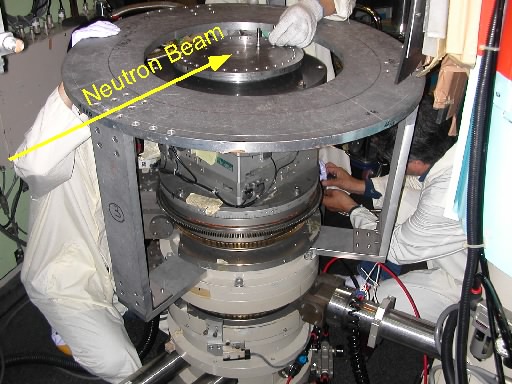

6. コイルの上部にNeutron Beamの方向が書いてあるので、合わせて下さい。

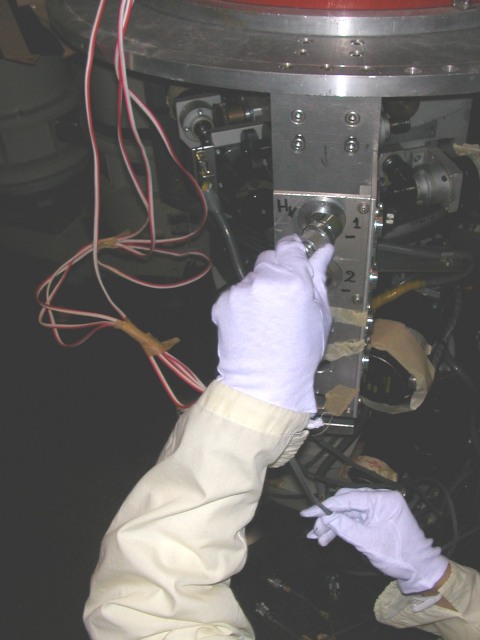

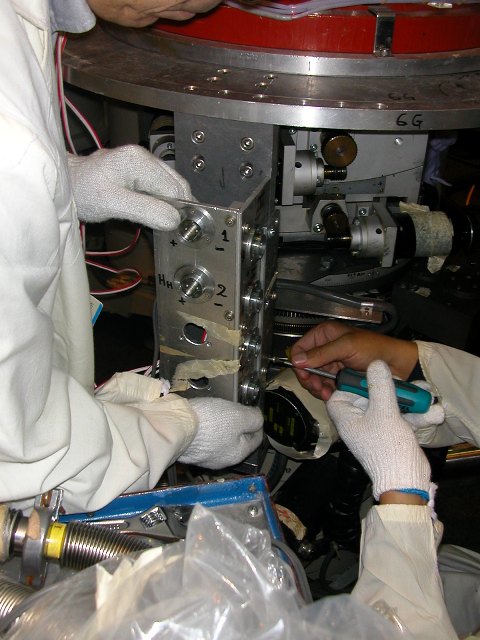

7. 支柱に電源コネクターを固定する。
8. 定電圧電源からのケーブルを番号タグどおりに配線する。
9. 定電圧電源は上から６つ使用する。出力はfullにしておく。
10. Power Supply Controlと書かれたRS232Cケーブルを定電圧電源につなぐ。

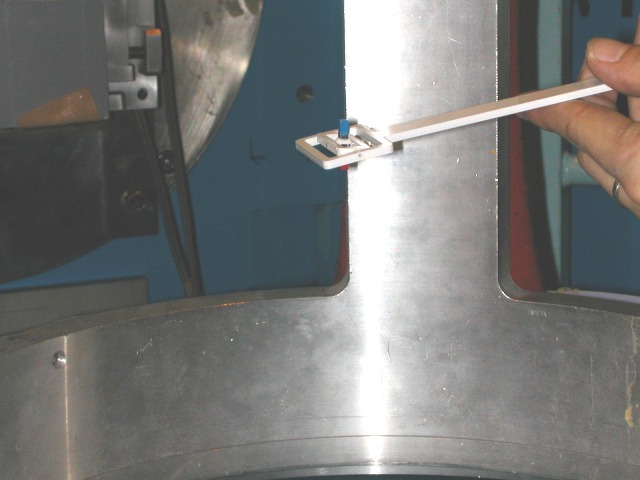

11. 垂直方向の磁場がかかっているか確かめる。

4 5 6

7 8 9

10 11
