第2,3,4コリメータの光軸調整
昨年度、5Gのビーム強度がアルミナスキャンで4/5程度、バナジウムスキャンで1/2程度、以前と比べて少ないという状況でした。この状況を打開すべく、モノクロメーターにセンターピンをたて、第2,3,4コリメータの光軸調整を行いました。

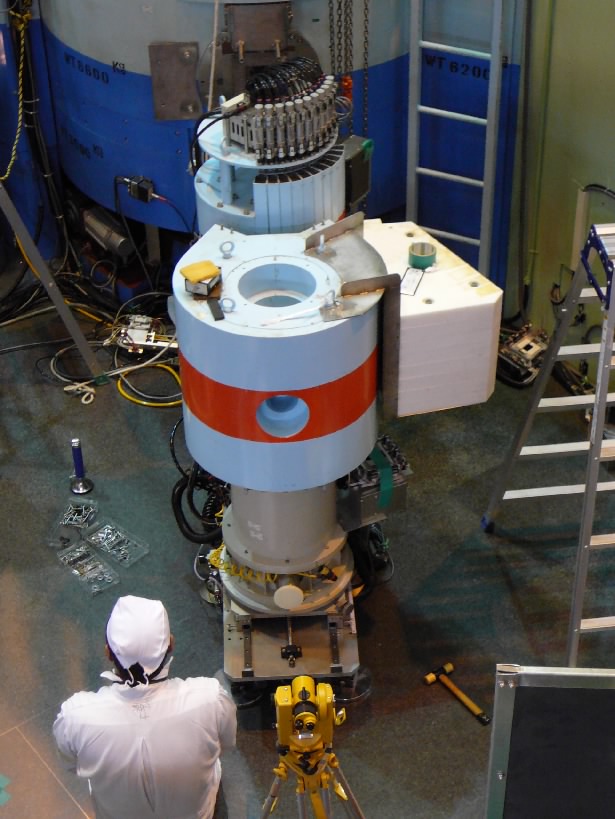

- A2,A3をゼロにし、トランジットを合わせた状態。

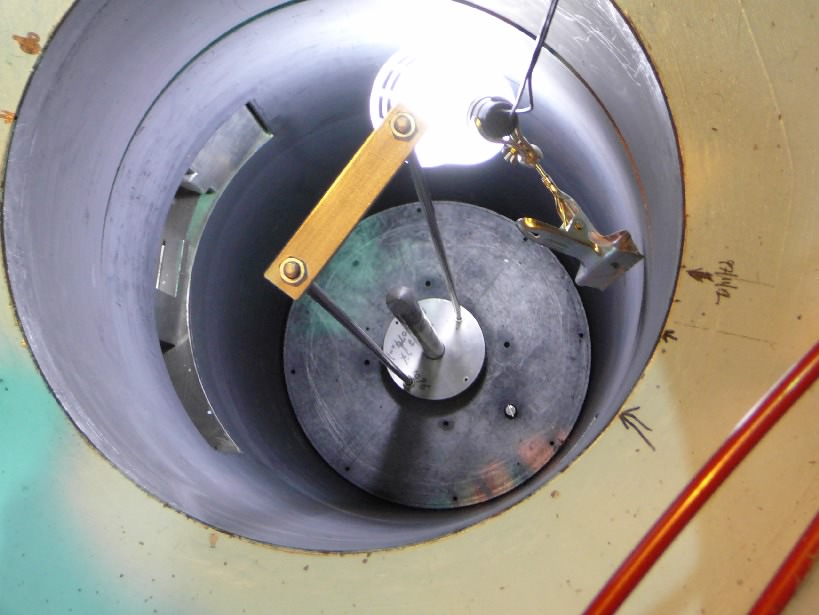

- モノクロメーターを抜き、センターピンを入れた状態。

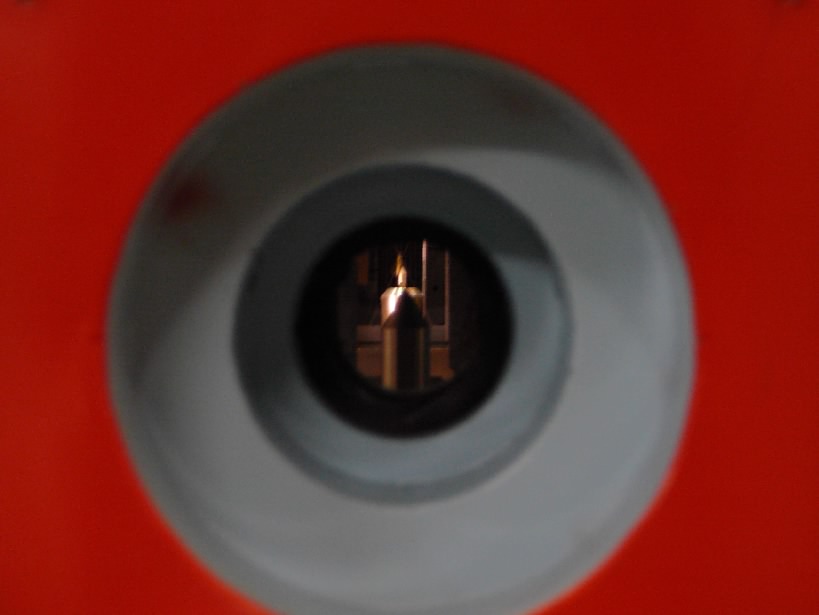

- モノクロセンターピンを外(第2コリメーター出口)から見た状態。

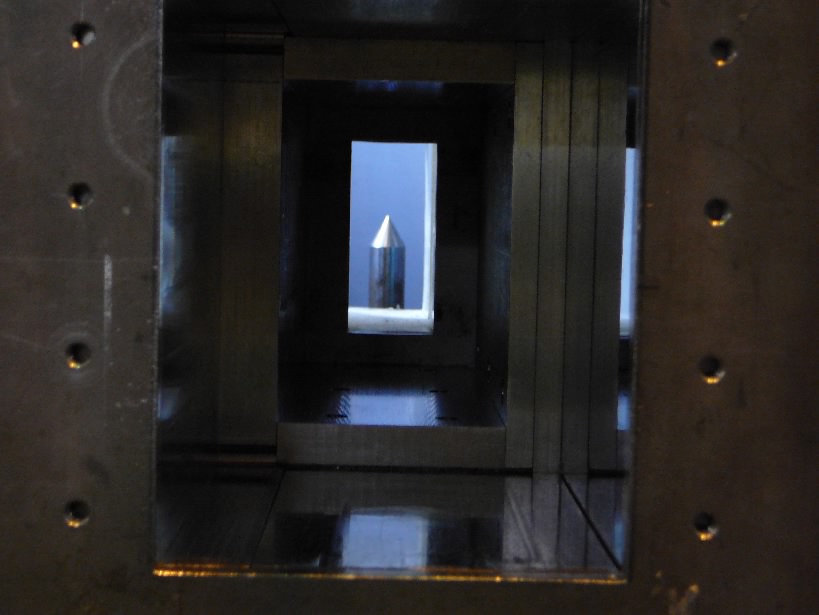

- 第2,3,4コリメーターの平行を出し、センターピンが一列に並んでいる状態。
