第4コリメーターの変え方
変更方法

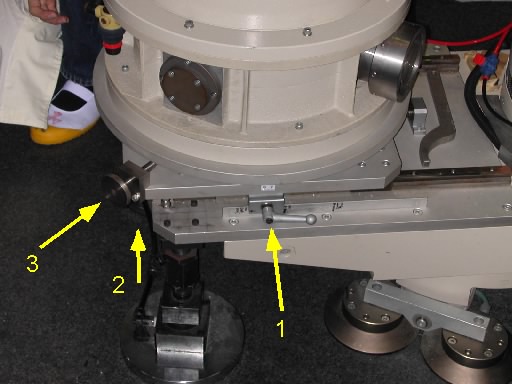

- 固定レバーを外します
- ハンドルを回してカウンターテーブルを後ろに下げます。
- カウンターテーブル回転固定ねじを緩め、カウンターテーブルを時計回りに回転させます。
- 第4コリメーターを変更します。抜く時は先がネジになっている冶具を使います。

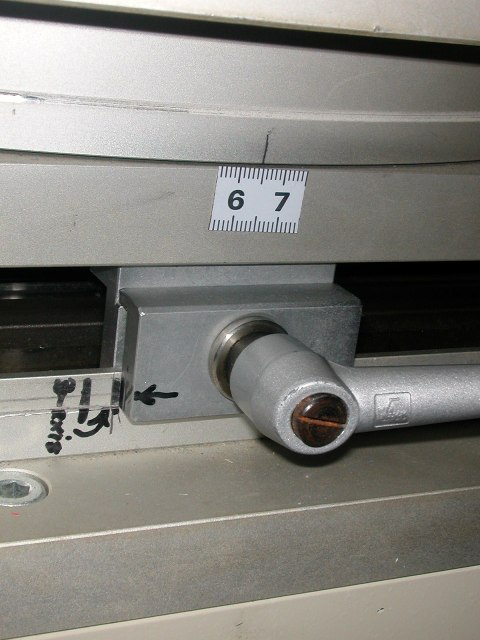

- カウンターテーブルを回転させ、メモリ6.5に合わせます。(写真右)
- ハンドルを回してカウンターテーブルを前に出します。
その際、ポリエチレンの遮蔽体がアナライザーテーブルに当たる場合、
遮蔽体は可動なので、少しずらしてみてください。
